پنل تنظیمات بی‌سیم

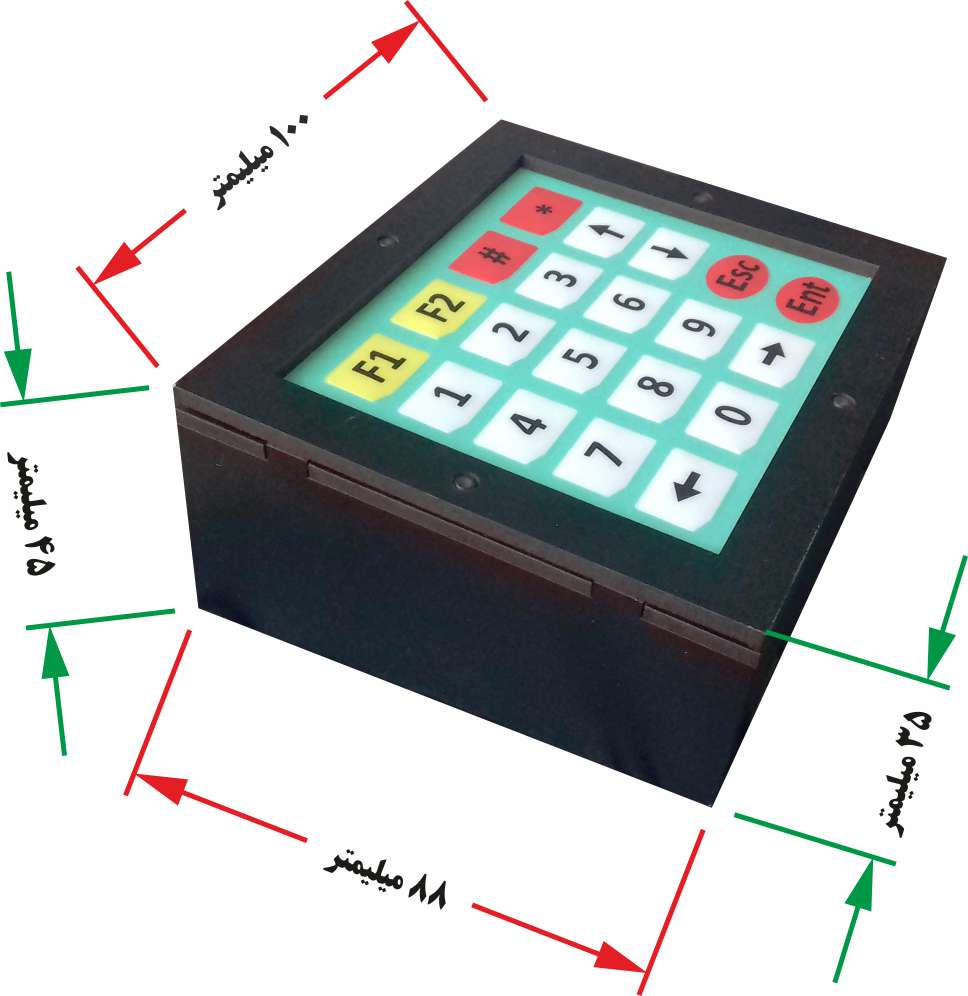

این مدار یک کیپد 20 کلید می‌باشد که قادر است کلیدهای فشرده شده را به صورت یک کد 24 بیتی از طریق مدولاسیون ASK ارسال کند. در حال حاضر قابلیت تعریف 65000 کد یونیک و 250 کلید مختلف برای هر کد وجود دارد.

توسط این مدار می‌توانید به صورت بی‌سیم و از فاصله دور، دستگاه های الکترونیکی خود را کنترل کنید و یا تنظیمات آنها را تغییر دهید. با توجه به استاندارد 24 بیتی در نظر گرفته شده، این مدار در حالت ساده می‌تواند مانند یک ریموت کنترل 20 کاناله عمل کند و می‌توان هر یک از کلیدهای آن را برای یک دستگاه دارای ریموت مانند درب‌های برقی تعریف نمود.

این مدار در 2 مدل، با تغذیه 5 ولت از طریق کابل USB متصل به کیپد، با تغذیه 12-6 ولت از طریق یک عدد آداپتور برق شهری 220 ولت، ساخته می‌شود. از آنجا که مصرف مدار بسیار ناچیز است، می‌توانید آن را به پورت USB هر دستگاهی مانند کامپیوتر، تلویزیون، شارژر موبایل، پاور بانک، دستگاه پوز فروشگاهی و حتی تلفن همراه متصل نمایید و بدون محدودیت در هر مکانی از مدار استفاده کنید.

در حالت پیش فرض چنانچه به مدت 5 دقیقه هیچ کلیدی فشرده نشود، مدار به صورت خودکار وارد حالت صرفه‌جویی انرژی می‌شود که در این حالت مصرف مدار 500 برابر کاهش پیدا می‌کند و عمر باتری را به شکل قابل ملاحظه‌ای افزایش می‌دهد. جهت بازگشت به حالت عادی کافیست کلید * را یکبار فشار دهید. زمان ورود به حالت صرفه‌جویی را می‌توانید بین 1 تا 9 دقیقه انتخاب کنید و یا این عملکرد را غیرفعال کنید.

عملکرد بی‌سیم این مدار کاملا مستقل بوده و نیاز به کانفیگ ندارد. از جمله کاربردهای دیگر این مدار می‌توان به منوهای قیمت دیجیتال و دستگاه های اعلام نوبت فروشگاهی اشاره کرد.
