رسیور هشت رله صنعتی ال‌سی‌دی

این مدار با توجه به امکانات متعددی که در طراحی آن در نظر گرفته شده، می‌تواند جهت مقاصد مختلفی مانند کنترل لوازم برقی، کنترل تردد، پروژه‌های هوشمندسازی و … استفاده شود. انعطاف بسیار زیاد در تنظیمات این محصول به کاربر کمک می‌کند که آن را به راحتی با پروژه‌های مختلف هماهنگ کند.

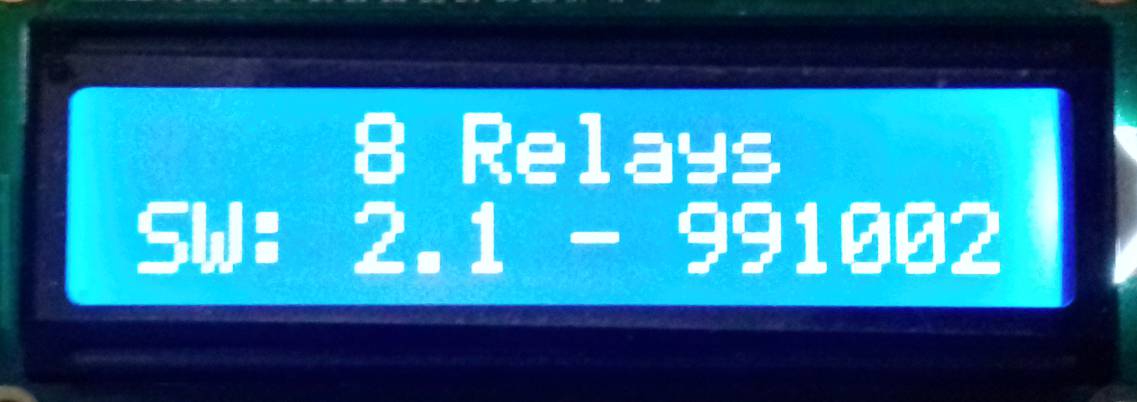

وضعیت روشن / خاموش بودن تمام رله‌ها به صورت دائم بر روی نمایشگر ال‌سی‌دی قابل مشاهده است. علاوه بر ریموت کنترل و RFID، توسط کلیدهای روی برد نیز می‌توانید به صورت دستی به رله ها فرمان دهید. عملکرد فرمان دستی دقیقا مشابه با فرمان ریموت است. عملکرد روشن/خاموش کردن همه رله‌ها نیز توسط فرمان دستی موجود است.

حافظه ذخیره‌سازی ریموت برای هر رله مستقل است. برای هر رله می‌توانید 13 ریموت را تعریف کنید. هر کلید دلخواه از ریموت را می‌توانید به هرکدام از رله ها اختصاص دهید. حذف کردن ریموت‌های هر رله جداگانه انجام می‌شود و تاثیری بر روی باقی رله‌ها ندارد. جهت کددهی ریموت‌ها یک روش ایمن در نظر گرفته شده تا کد گرفتن ریموت اشتباه به صورت تصادفی را غیرممکن کند. این مدار قابلیت شناسایی تگ‌های RFID و ریموت‌های (کد فیکس / کد لرن / هاپینگ‌کد) را به صورت همزمان دارد و اکثر ریموتهای موجود را می توانید به این مدار کد دهید.

یک فضای حافظه مستقل برای ذخیره کردن ریموت در نظر گرفته شده که عملکرد آن روشن/خاموش کردن همزمان تمام رله هاست و 13 ریموت را نیز می‌توانید در این حافظه ذخیره کنید.

منوی تنظیمات هر یک از رله‌ها به صورت جداگانه است و عملکرد رله‌ها مستقل از هم می‌باشد. به همین دلیل هر رله می‌تواند در مد متفاوت و با مدت زمان متفاوت از بقیه رله‌ها کار کند. در مجموع 7 مد برای کارکرد رله‌ها موجود است که 5 مد بین همه رله‌ها مشترک است و 2 مد فقط مختص رله‌های 7 و 8 می‌باشد.

هر هشت رله را می‌توانید در مدهای مشترک زیر تنظیم کنید:

مد لحظه‌ای: در این حالت رله به صورت لحظه‌ای روشن و سپس خاموش می‌شود. مدت زمان را می‌توانید بین 0.1 تا 1.5 ثانیه تنظیم کنید. نگه داشتن کلید ریموت تاثیری در مدت زمان ندارد و رله دقیقا به اندازه زمان تعیین شده روشن می‌ماند.

مد دستی: در این حالت تا زمانی که کلید ریموت را نگه دارید، رله روشن می‌ماند و با رها کردن کلید ریموت خاموش می‌شود. حداقل مدت زمان روشن بودن رله 0.5 ثانیه است.

مد زمان‌دار: در این حالت با فرمان ریموت، رله روشن شده و پس از گذشت مدت زمان تنظیم‌شده خاموش می‌شود. مدت زمان را می‌توانید بین 1 دقیقه تا 12 ساعت انتخاب کنید. با فرمان مجدد ریموت، زمان‌سنج ریست شده و از ابتدا شمارش می کند.

مد حافظه‌دار: در این حالت با فرمان ریموت رله روشن شده و تا رسیدن فرمان بعدی روشن می‌ماند. این حالت مستقل از زمان است و تنها با رسیدن فرمان جدید از ریموت تغییر حالت می‌دهد.

مد حافظه‌دار-زمان‌دار: دقیقا مانند مد حافظه‌دار معمولی است اما می‌توانید جهت خاموش‌شدن رله مدت زمان (از 1 دقیقه تا 12 ساعت) تعیین کنید. پس از سپری شدن زمان، رله خاموش می‌شود و در عین حال می‌توانید قبل از پایان مدت زمان، توسط فرمان ریموت، رله را خاموش کنید.

رله 7 را در مد زیر نیز می‌توانید تنظیم کنید:

مد نگهبانی: در این حالت تا زمانی که حداقل 1 رله روشن باشد، رله 7 نیز روشن می‌ماند و پس از خاموش شدن تمام رله‌ها، رله 7 نیز خاموش می‌شود. در این مد، توسط ریموت نمی‌توانید به رله 7 فرمان دهید و روشن/خاموش شدن رله 7 فقط به رله‌های دیگر وابسته است.

رله 8 را در مد زیر نیز می‌توانید تنظیم کنید:

مد لینک: در این حالت رله 8 به یکی دیگر از رله‌ها (1~7) متصل شده و همزمان با آن رله روشن/خاموش می‌شود. مد عملکرد و مدت زمان رله 8 دقیقا با رله لینک شده یکسان خواهد بود. فرمان دادن مستقیم توسط ریموت به رله 8 امکان‌پذیر نیست.

در یک حالت خاص می‌توانید رله 8 را همزمان به تمام رله‌های دیگر متصل کنید. در این حالت با فرمان‌دادن به هر کدام از رله‌ها، رله 8 نیز به صورت لحظه‌ای با مدت زمان 0.5 ثانیه عمل می‌کند. توسط ریموت نیز می‌توانید مستقیما به رله 8 فرمان دهید.
